Сотрудники МНИЦ «Когерентная рентгеновская оптика для установок «Мегасайенс» (МНИЦ «РО») Балтийского федерального университета (БФУ) им. И. Канта совместно с коллегами из ФНИЦ «Кристаллография и фотоника» РАН и Института проблем технологии микроэлектроники РАН разработали устройство, предназначенное для микро- и нано-фокусировки рентгеновского пучка с возможностью коррекции астигматизма. Оно позволяет получать изображения объектов с невероятно малыми размерами за счёт повышения разрешающей способности оптических систем. На данный момент создан опытный образец устройства и проведены испытания его эффективности.
Устройство предназначено для синхротронных исследований, в частности, на синхротронном источнике «КИСИ-Курчатов» (НИЦ «Курчатовский институт») и будущей мегаустановки «СИЛА» – синхротрона 4-го поколения и рентгеновского лазера на свободных электронах.
Фокусировка рентгеновских лучей в устройстве происходит при помощи кремниевых планарных преломляющих линз. Они представляют собой интегральную линзовую систему, сформированную на пластинах монокристаллического кремния. Уникальность разработки в том, что она позволяет разместить на чипе из монокристаллического кремния размером не более двух сантиметров десятки наборов составных преломляющих линз (СПЛ), каждый из которых может содержать различное количество единичных линз. Подобная топология позволяет использовать устройство для фокусировки рентгеновских лучей с различными длинами волн и на различных фокусных расстояниях.
В разработанном устройстве два чипа с линзами, расположенные ортогонально друг за другом вдоль оптической оси, позволяют получить двумерную фокусировку. Первый чип фокусирует рентгеновское излучение в вертикальном направлении, а второй – в горизонтальном. За счет отдельной настройки каждого чипа можно легко устранить астигматизм фокусирующей системы.
«Благодаря развиваемым в нашей группе технологиям и компетенциям в области когерентной рентгеновской оптики для источников синхротронного излучения четвертого поколения, мы накопили серьезный опыт, как в научно-исследовательской, так и в производственной сфере. Недавно полученные результаты лабораторных и синхротронных испытаний планарной преломляющей оптики и устройства на её основе продемонстрировали это. Сейчас, как никогда, необходимы такие результаты, чтобы внедрить полученные знания в проекты установок класса Мегасайенс «СКИФ» и «СИЛА». Строительство столь крупных установок требует вовлечение всего научного потенциала страны с целью достижения задач повышения эффективности, конкурентоспособности и технологического суверенитета в уникальном высокотехнологичном приборостроении для развития научной инфраструктуры России», - рассказал директор МНИЦ «РО» Анатолий Снигирев.

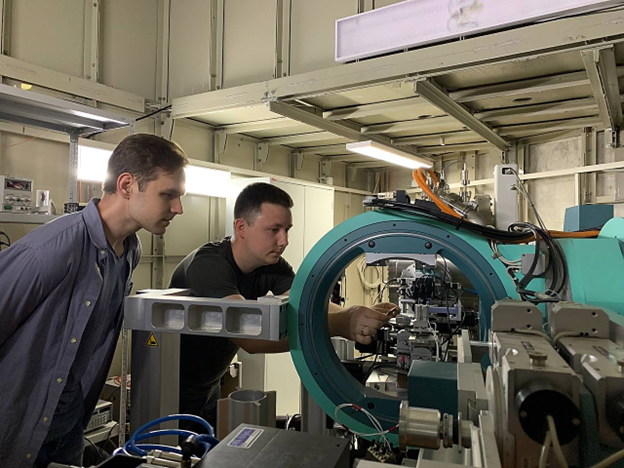

Эффективность работы устройства была продемонстрирована во время испытаний на станции «Рентгеновская кристаллография и физическое материаловедение» Курчатовского источника синхротронного излучения (РКФМ «КИСИ-Курчатов») в Москве.
«Применение разрабатываемых универсальных рентгенооптических устройств на основе кремниевых планарных линз в сочетании с совершенствующимися методиками использующими микро- и субмикронную фокусировку (такие как двумерная фокусировка, когерентная дифракция, рентгеновская микроскопия, птайкография и др.), в том числе, за счет достижения субмикронного пространственного разрешения, открывает новые перспективы исследований в различных научных областях, включая прикладное материаловедение, физику наносистем, химию, биологию, медицину», – отметил научный сотрудник МНИЦ «РО» Дмитрий Зверев.
Исследование выполнено в рамках стратегического проекта БФУ им. и. Канта «Балтийская долина» по программе Минобрнауки России «Приоритет 2030» (нацпроект «Наука и университеты»).
